【導讀】汽車在行駛中，當意外情況發生時，由于司機精神緊張，錯把油門當作剎車猛踏下去，用力過大，很容易造成車禍。本文為大家介紹一款誤踩油門緊急剎車電路模塊設計，減少事故的發生。

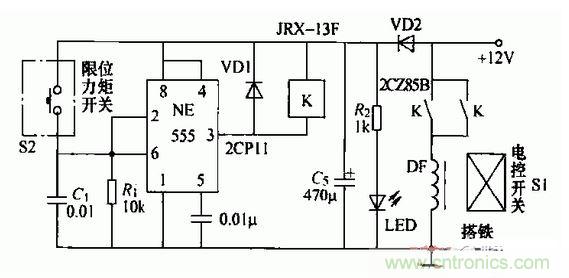

電路原理：汽車在行駛中，當意外情況發生時，由于司機精神緊張，錯把油門當作剎車猛踏下去，用力過大，常使油門最低部的開關S閉合，利用猛踏油門使K}jj合這一情況NE555和Rj、cl等組成一觸發電路。平時555處于置位狀態，④腳為高電平，K不動作。其常開觸點K處于斷開狀態。當誤踩油門時．K閉合，⑥腳呈高電位，使555復位，K吸合，其常開觸點K閉合i電磁氣閥DF得電，則高崖氣體通過DF向剎車機構供氣，使汽車剎車，防止事故發生。
