一、什么是接地電阻？



接地電阻就是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。接地電阻大小直接體現了電氣裝置與“地”接觸的良好程度，也反映了接地網的規模。在單點接地系統、干擾性強等條件下，可以采用打輔助地極的測量方式進行測量。接地電阻主要分以下三種。



1.保護接地：電氣設備的金屬外殼，混凝土、電桿等，由于絕緣損壞有可能帶電，為了防止這種情況危及人身安全而設的接地。



2.防靜電接地：防止靜電危險影響而將易燃油、天然氣貯藏罐和管道、電子設備等的接地。



3.防雷接地：為了將雷電引入地下，將防雷設備（避雷針等）的接地端與大地相連，以消除雷電過電壓對電氣設備、人身財產的危害的接地，也稱過電壓保護接地。



二、接地電阻測量的幾種方法



1. 兩線法



條件：必須有已知接地良好的地，如PEN等，所測量的結果是被測地和已知地的電阻和。假如已知地遠小于被測地的電阻，測量結果可以作為被測地的結果。 　　



適用于：樓群稠密或水泥地等密封無法打地樁的地區。 　　



接線：E+ES接到被測地，H+S接到已知地。



2. 三線法



條件：必須有兩個接地棒：一個輔助地和一個探測電極。 各個接地電極間的間隔不小于20米。原理是在輔助地和被測地之間加上電流，測量被測地和探測電極間的電壓降，測量結果包括測量電纜本身的電阻。 　　

適用于：地基接地，建筑工地接地和防雷接地。 　　



接線：S接探測電極，H接輔助地，E和ES連接后接被測地。



3. 四線法



基本上同三線法，在低接地電阻測量和消除測量電纜電阻對測量結果的影響時替換三線法。測量時E和ES必須單獨直接連接到被測地。該方法是所有接地電阻丈量方法中正確度最高的。



4. 單鉗測量



測量多點接地中的每個接地點的接地電阻，而且不能斷開接地連接防止發生危險。 　　



適用于：多點接地，不能斷開連接，測量每個接地點的電阻。



接線：用電流鉗監測被測接地點上的電流。



5. 雙鉗法



條件：多點接地，不打輔助地樁，測量單個接地。 　　



接線：使用廠商指定的電流鉗接到相應的插口上，將兩鉗卡在接地導體上，兩鉗間的間隔要大于0.25米。



三、接地電阻測試儀使用方法



1、使用接地電阻測試儀準備工作

①熟讀接地電阻測量儀的使用說明書，應全面了解儀器的結構、性能及使用方法。 　　

②備齊測量時所必須的工具及全部儀器附件，并將儀器和接地探針擦拭干凈，特別是接地探針，一定要將其表面影響導電能力的污垢及銹漬清理干凈。 　　

③將接地干線與接地體的連接點或接地干線上所有接地支線的連接點斷開，使接地體脫離任何連接關系成為獨立體。



2、使用接地電阻測試儀測量步驟

（1）、將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m的地下，插入深度為400mm，如下圖所示。

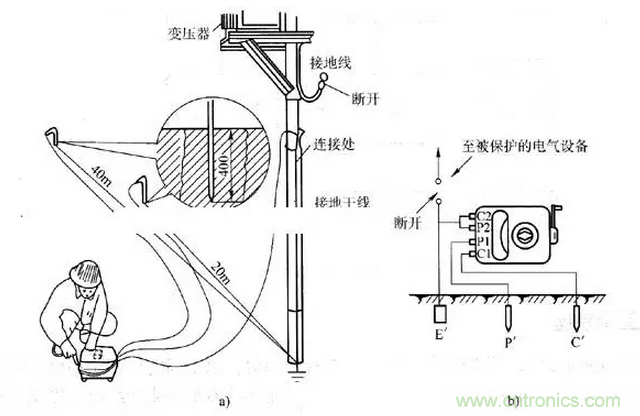

接地電阻測試使用圖解：a）實際操作 b）等效原理



（2）、將接地電阻測量儀平放于接地體附近，并進行接線，接線方法如下：



①用最短的專用導線將接地體與接地測量儀的接線端“E1”（三端鈕的測量儀）或與C2、”短接后的公共端（四端鈕的測量儀）相連。　　

②用最長的專用導線將距接地體40m的測量探針（電流探針）與測量儀的接線鈕“C1”相連。 　　

③用余下的長度居中的專用導線將距接地體⒛m的測量探針（電位探針）與測量儀的接線端“P1”相連。

（3）將測量儀水平放置后，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量儀指針指向中心線。 　

　

（4）將“倍率標度”（或稱粗調旋鈕）置于最大倍數，并慢慢地轉動發電機轉柄（指針開始偏移），同時旋動“測量標度盤”（或稱細調旋鈕）使檢流計指針指向中心線。

　　

（5）當檢流計的指針接近于平衡時（指針近于中心線）加快搖動轉柄，使其轉速達到120r／min以上，同時調整“測量標度盤”，使指針指向中心線。 　　



（6）若“測量標度盤”的讀數過小（小于1）不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置于較小的倍數，重新調整“測量標度盤”使指針指向中心線上并讀出準確讀數。 　

　

（7）計算測量結果，即R地＝“倍率標度”讀數ד測量標度盤”讀數。
