【導讀】在電子設備設計中，高壓異步升壓控制器的電磁干擾（EMI）問題一直是工程師們關注的焦點。許多人認為，只有采用集成度極高的芯片方案才能有效降低輻射，然而事實并非如此。本文將通過實際案例與深入分析，揭示即便使用帶有分立電源開關和續流二極管的控制器產品，也能通過優化PCB布局和精準控制開關邊緣速率，實現出色的低輻射表現，輕松滿足嚴格的電磁兼容標準。此外，文章還將分享兩個成功通過CISPR 25 5類輻射測試的參考設計，為工程師提供可借鑒的實戰經驗。
摘要
在電子設備設計中，高壓異步升壓控制器的電磁干擾（EMI）問題一直是工程師們關注的焦點。許多人認為，只有采用集成度極高的芯片方案才能有效降低輻射，然而事實并非如此。本文將通過實際案例與深入分析，揭示即便使用帶有分立電源開關和續流二極管的控制器產品，也能通過優化PCB布局和精準控制開關邊緣速率，實現出色的低輻射表現，輕松滿足嚴格的電磁兼容標準。此外，文章還將分享兩個成功通過CISPR 25 5類輻射測試的參考設計，為工程師提供可借鑒的實戰經驗。
引言
許多汽車和工業應用的目標是降低開關模式電源(SMPS)的輻射。SMPS因噪聲大且難以滿足CISPR輻射標準而廣為人知。在過去十年里，我們一直努力降低SMPS的輻射，最終率先開發出一款異步升壓控制器IC（外部電源開關），側重于輕松地大幅減少電磁干擾(EMI)。
單芯片開關十分便捷，適用于DC-DC轉換器應用。由于集成了電源器件、控制環路和其他功能，單芯片開關只需要極少的外部元件。雖然電源開關的集成簡化了電路板設計和布局，但不使用外部電源開關時，輸出功率會降低。集成開關具有緊湊的熱回路和更低的輻射，將所有高功率損耗集中在IC封裝的有限空間內。這可能會帶來熱性能方面的難題，特別是在高功率、高頻率或高電壓系統中。許多應用所需的功率水平超出了單芯片能夠提供的水平，高達50 W。因此，驅動外部功率FET的控制器IC仍然必不可少。

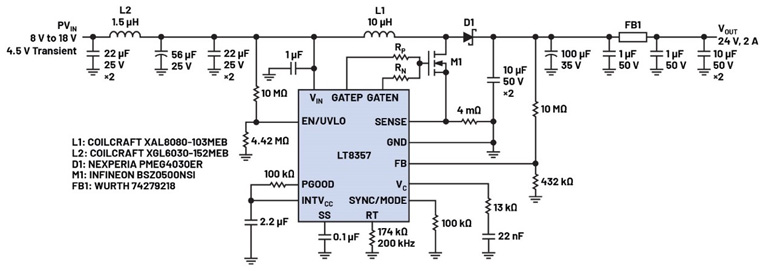

圖1.適用于LT8357的EVAL-LT8357-AZ高性能、低EMI評估板。

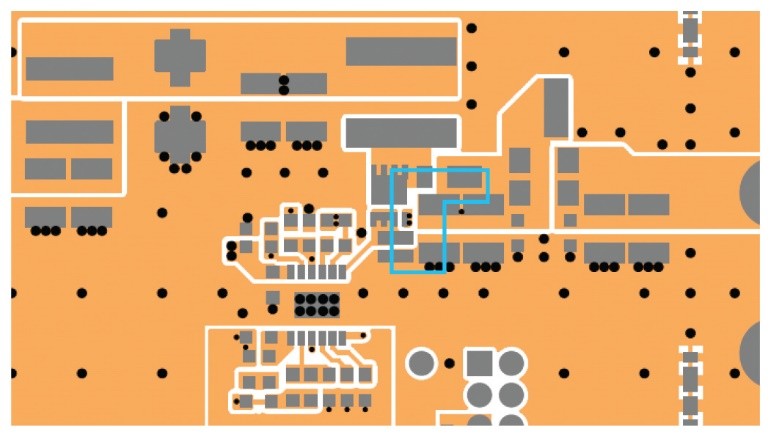

圖2.EVAL-LT8357-AZ熱回路示意圖。
為滿足市場對于低輻射升壓轉換器的不斷增長的需求，我們開發了新型升壓控制器。這款異步控制器能夠驅動單個高電壓電源開關，而且用途廣泛，可用作升壓和單端初級電感轉換器(SEPIC)。尤其是汽車應用，正好需要寬輸入電壓范圍、低靜態電流和擴頻特性。LT8357為工業、汽車和電池供電系統提供簡單、緊湊且高效的解決方案（參見圖1）。
近年來，ADI公司投入巨大精力，不斷突破技術界限，以降低開關轉換器的輻射。Silent Switcher?技術的推出意味著達到了理想的低輻射水平。2020年，首款Silent Switcher單芯片升壓轉換器LT8336發布。Silent Switcher IC是集成了同步電源開關的單芯片轉換器。這些IC將多種技術相結合（包括集成或減少熱回路），以最大限度降低因切換熱回路產生的輻射。1
Silent Switcher架構是實現低輻射的一種方法，但并不是唯一的方法。單芯片異步轉換器僅將一個電源開關集成到IC硅片或封裝中，也能實現低輻射。2
布局非常重要！
要在SMPS轉換器，尤其是控制器IC中實現低輻射，PCB布局是關鍵。與提供開關集成以幫助降低輻射的單芯片解決方案不同，控制器IC還需要考慮其他因素，從而最大限度降低輻射并滿足CISPR標準。本文提供相關技巧以實現性能最大化，其中圖7提供有關最佳輻射布局的指導，圖8至圖10展示了利用不當技術修改的布局。

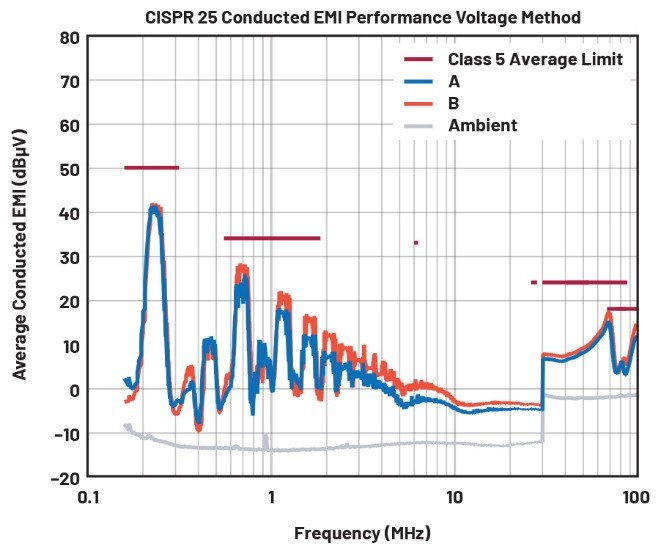

圖3.EVAL-LT8357-AZ CISPR 25 5類傳導電壓輻射，分別采用理想的PCB布局(A)與大熱回路(B)。

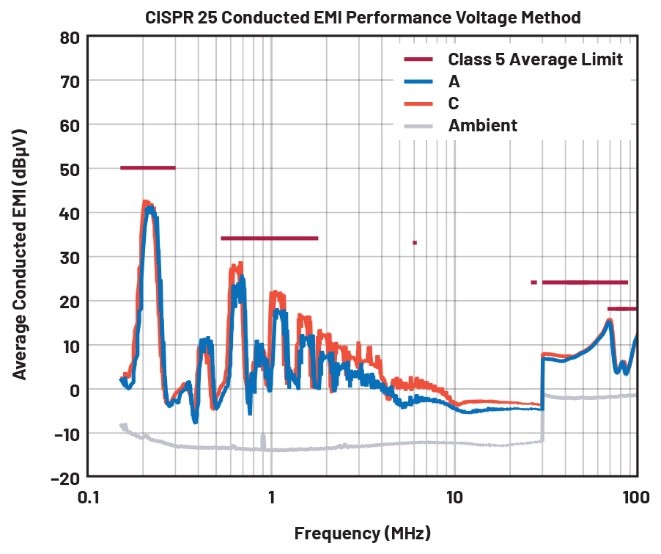

圖4.EVAL-LT8357-AZ CISPR 25 5類傳導電壓輻射，分別采用理想的PCB布局(A)與擴大的開關節點平面(C)。

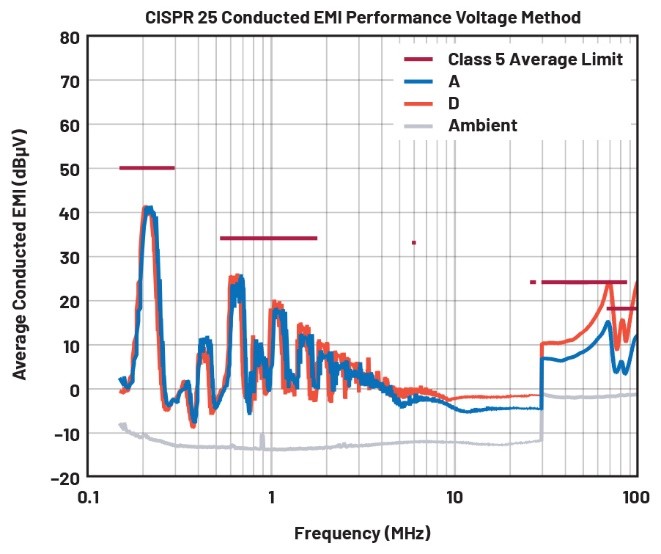

圖5.EVAL-LT8357-AZ CISPR 25 5類傳導電壓輻射，分別采用理想的PCB布局(A)與帶過孔的SW節點(D)。

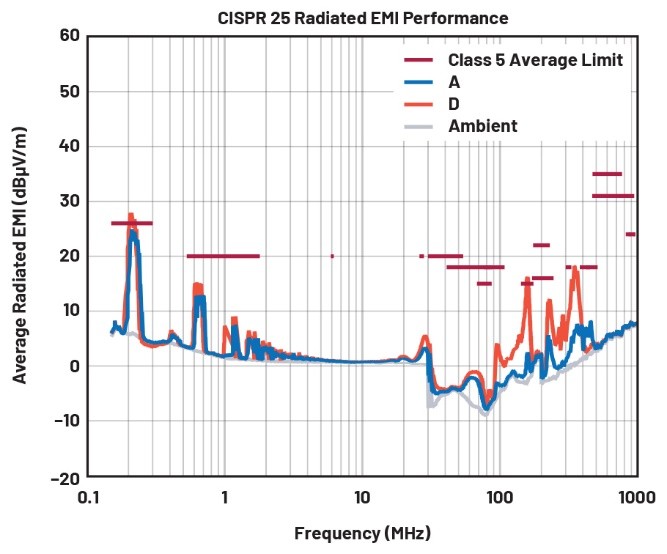

圖6.EVAL-LT8357-AZ CISPR 25 5類電磁輻射騷擾，分別采用理想的PCB布局(A)與帶過孔的SW節點(D)。
熱回路管理
異步開關模式升壓轉換器需要使用主開關和輸出續流二極管。相比之下，同步轉換器使用兩個柵極驅動器和電源開關，通過控制邏輯實現同步，以最大限度減少潛在續流二極管（異步）傳導損耗。然而，同步轉換器更加復雜，比如，要求柵極定時以防止直通電流，并且高端柵極驅動器需要額外的硅空間（和成本）。異步轉換器僅需要單個柵極驅動器，并且電源開關和續流二極管之間不需要消隱時間。
然而，這兩個組件之間的大電流開關動作可能會給低EMI轉換器造成難題。為了緩解潛在問題，最佳做法是盡量減少升壓轉換器中的熱回路。熱回路包含三個組成部分：主開關、續流二極管（或同步開關）和輸出電容。通常情況下（與LT8357一樣），峰值開關電流檢測電阻也是熱回路的一部分（參見圖2）。在SEPIC配置中，熱回路中還包含兩個繞組之間的耦合電容。大熱回路會在大電流開關路徑中引入額外的走線電感。額外的電感可能會導致相應節點上出現電壓尖峰，成為重要的輻射源。圖3顯示了熱回路管理如何幫助減少傳導電壓測試中的一些輻射。

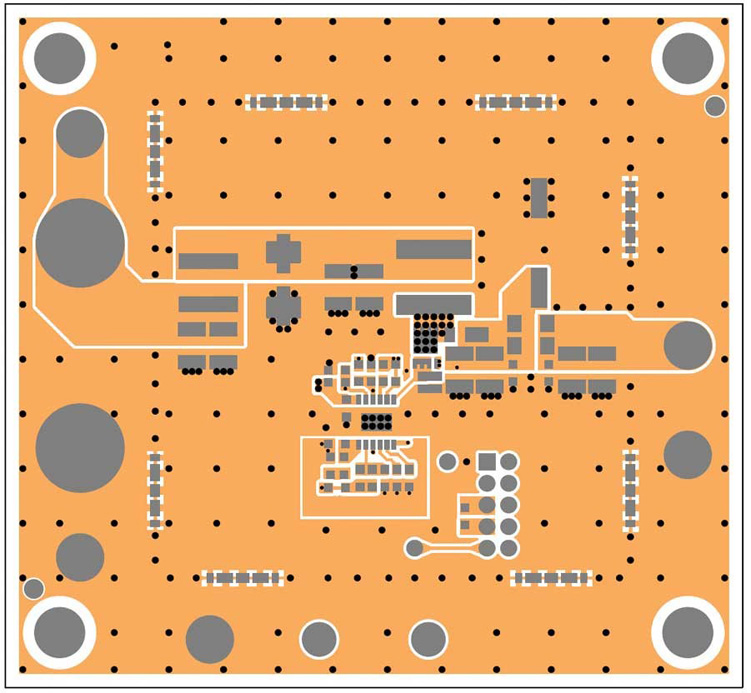

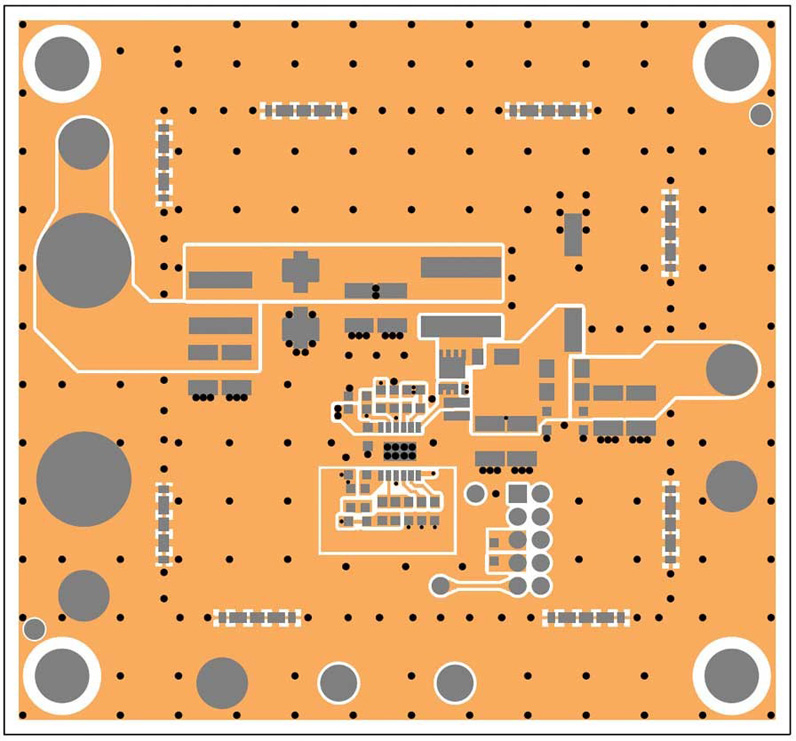

圖7.EVAL-LT8357-AZ最佳布局(A)。

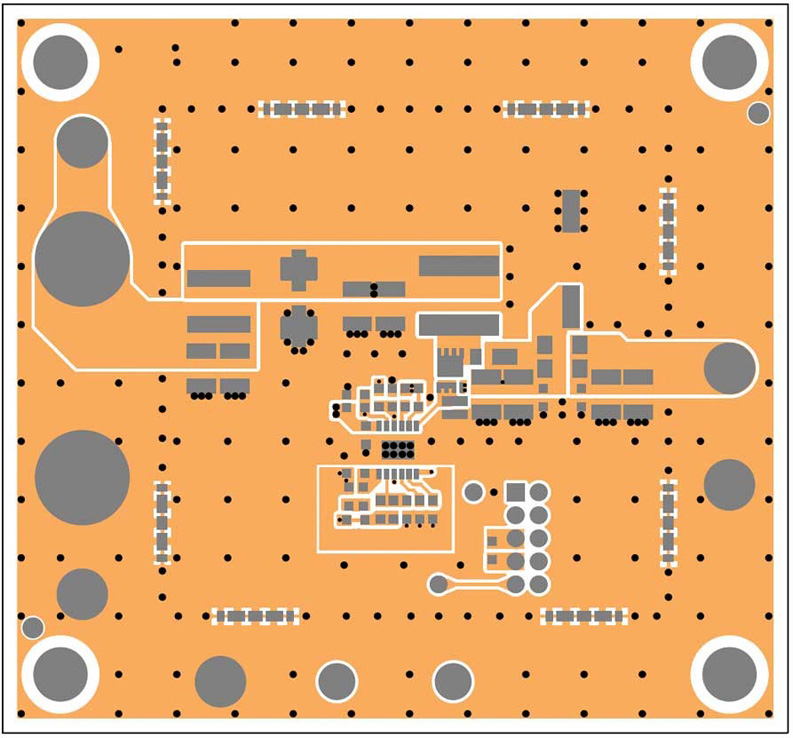

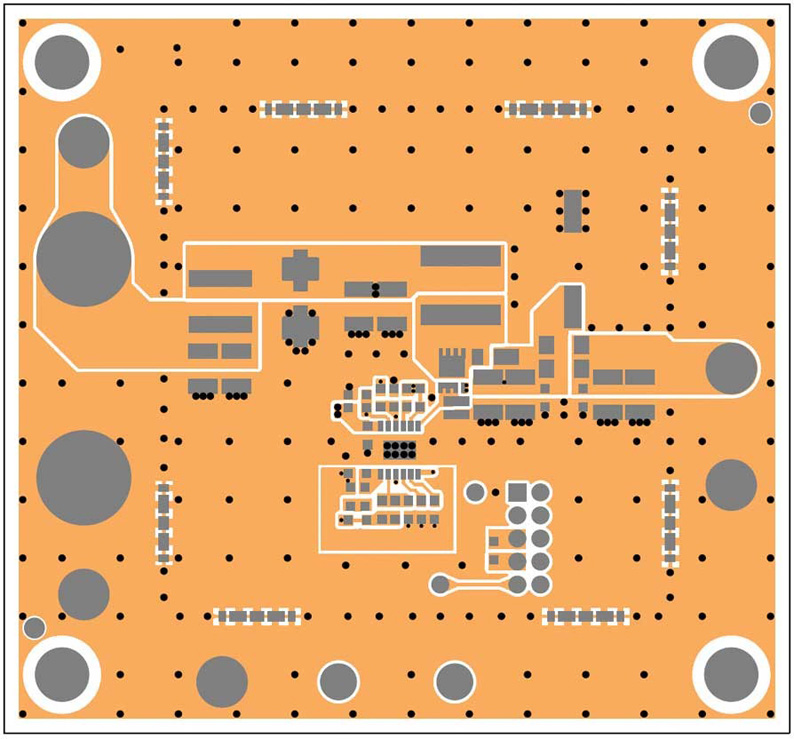

圖8.EVAL-LT8357-AZ大熱回路(B)。
圖9.EVAL-LT8357-AZ大SW節點平面(C)。
圖10.EVAL-LT8357-AZ帶過孔的SW節點(D)。
縮小開關節點平面
在開發低EMI電路板時，縮小開關節點平面的尺寸是另一個重要考慮因素。開關節點平面由開關的漏極、電感的一端及續流二極管的陽極組成。通過大開關節點平面增加熱傳導的表面積雖然可能很有吸引力，但這會導致輻射增加。圖4顯示了縮小開關節點平面如何有助于減少特定區域的傳導電壓輻射。
使開關節點平面保持在同一層
無論何時，盡可能使開關節點平面保持在單一層至關重要。有時，由于尺寸限制，設計人員可能會將電感放置在一側，將開關放置在另一側。然而，這就要求開關節點平面通過一些過孔，遍歷到另一個層，然后再回來。雖然這種方法可以節省電路板板空間，但會導致輻射增加。開關節點上的過孔可能會起到附加天線的作用，發出噪聲和其他輻射，這可通過用于測量輻射的天線輕松檢測到。圖5和圖6詳細展示了開關節點上的過孔產生的輻射。
通過展頻(SSFM)實現高達2 MHz的開關頻率
隨著器件不斷縮小并將更多功能和功率要求整合到更小的面積中，對減少電路板面積的需求日益增長，首當其沖的就是電源。電感通常是最大的元件，在減少電路板面積的過程中成為一大難題。有充分證據表明，在開關轉換器中，所需電感與開關頻率成反比。例如，對于200 kHz，如果設計需要10 μH電感，那么在2 MHz時，相同功率要求將僅需1 μH電感。LT8357提供高達2 MHz的開關頻率靈活性，允許顯著減小電感尺寸，從而縮小開關節點。尺寸縮小可能有利于降低輻射。
2 MHz開關頻率還帶來了另一個重要優勢。CISPR 25施加了從530 kHz到1.8 MHz的限制，被稱為MW頻段，其中包含AM射頻頻段。為了符合規定，建議避免將開關頻率設置在此范圍內。通過使用2 MHz的開關頻率，能夠完全避開MW頻段，為實現合規提供一些裕度。輻射圖的基波頻率在2 MHz時精確對準，后續諧波則出現在更高的頻率上。這樣便無需使用龐大的低頻濾波器來衰減低于頻率CISPR下限的輻射。
在某些情況下，盡管做了努力，但基波頻率和諧波仍可能會超出限值。為解決這一問題，ADI推出了具有SSFM特性的升壓控制器。SSFM特性對于通過CISPR 25輻射標準至關重要。利用三角擴頻技術，這款I(lǐng)C可將開關頻率智能地?cái)U(kuò)展至高于設定頻率19%。這種擴頻技術有助于降低最小和最大頻率下的輻射峰值。圖11顯示了內置SSFM功能如何影響輻射頻譜，從而幫助降低輻射以滿足CISPR標準。

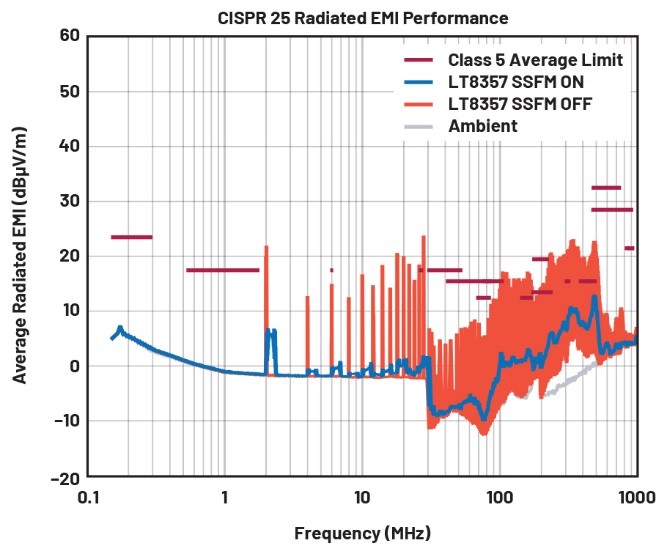

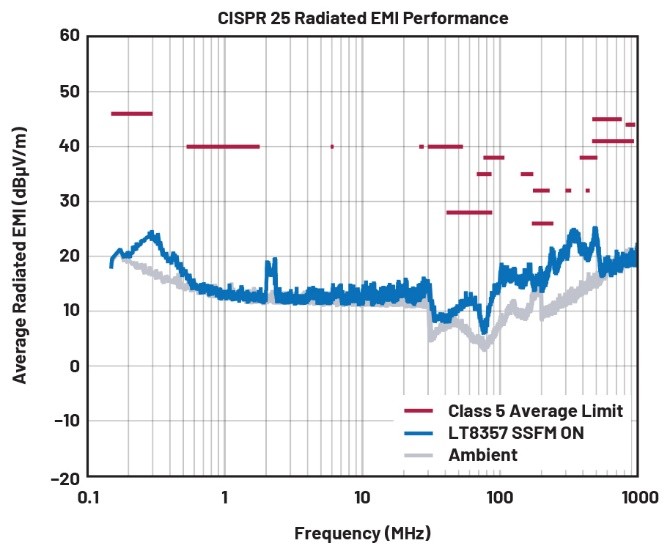

圖11.LT8357 2 MHz電路板在SSFM開啟和關閉時的最大平均輻射EMI。
分離柵極驅動器和開關節點邊沿速率控制
在每個周期內，開關節點都會經歷從0 V到VOUT的變遷（上升和下降），因此產生了大量高頻輻射。在單芯片轉換器中，IC設計決定開關節點的上升和下降特性，用戶無法控制這些因素。幸運的是，許多單芯片轉換器可通過控制開關邊緣行為來最大限度減少輻射。
對于控制器而言，開關是外部的，控制器提供柵極驅動信號來控制外部開關。良好的控制器能夠精確控制開關的導通，從而有效管理開關漏極的上升和下降。適當控制開關的上升和下降可以大幅減少高頻電磁輻射。此外，使用柵極電阻（通常約為5 Ω）可以進一步降低高頻率下的電磁輻射，但代價是效率降低。由于導通和關斷較慢，這種權衡取舍會產生額外的開關損耗。
LT8357引入了獨特的分離柵極驅動器特性。以前，用戶只能通過單個電阻來控制柵極的導通和關斷。新的分離柵極驅動器支持對柵極的導通和關斷進行精確、獨立的控制。實驗發現，柵極導通產生的電磁輻射明顯大于關斷的時候。精確控制減慢哪個邊沿的速率，可帶來顯著優勢。通過在上拉時插入柵極電阻，并在下拉時忽略柵極電阻，可以大幅降低輻射同時保持高效率。
邊沿速率和開關輻射
圖12比較了不同柵極電阻之間的EVAL-LT8357-AZ輻射。根據圖12，柵極電阻主要影響400 MHz至500 MHz范圍內的輻射。

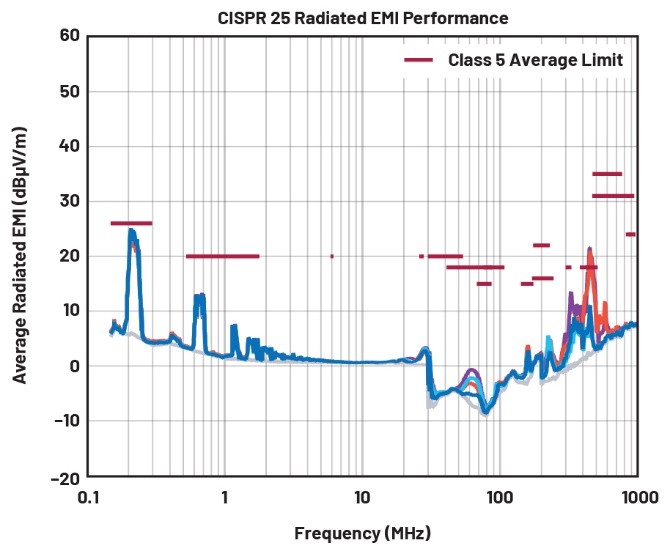

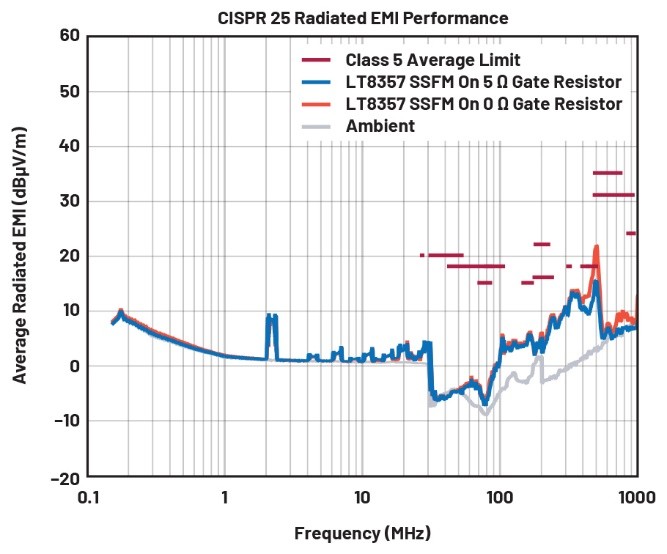

圖12.具有不同柵極電阻組合的EVAL-LT8357-AZ的最大平均電磁輻射。藍色：RP = RN = 5.1 Ω，淺藍色：RP = 5.1 Ω，RN = 0 Ω，紫色：RP = RN =0 Ω，紅色：RP = 0 Ω，RN = 5.1 Ω
據觀察，上拉電阻對降低輻射的影響比下拉電阻更為顯著，下拉電阻帶來的影響極小。因此，為了優化功率損耗并降低輻射，建議使用小型 5 Ω電阻作為上拉電阻，且下拉電阻無阻值或短路。
例如，EVAL-LT8357-AZ使用5.1 Ω上拉電阻，不使用下拉電阻。
圖13.具有不同上拉柵極電阻的2 MHz LT8357升壓控制器的最大平均電磁輻射。12 VIN至24 VOUT，2 A。
減小功率損耗
表1顯示了帶有短路輸入和輸出EMI濾波器的2 MHz、12 V輸入至24 V、2 A輸出升壓轉換器的效率差異。數據顯示，通過將RN電阻減小至0 Ω，可實現最佳省電效果。開關功率損耗公式如下：
表1.配備不同柵極電阻的LT8357 2 MHz升壓轉換器的效率比較：12 VIN至24 VOUT，2 AOUT。
RGP是數據手冊中器件的“柵極上拉電阻”、用戶選擇的上拉柵極電阻及開關數據手冊中柵極電阻RG的組合。RGN是所有相同電阻的組合，但也包含下拉電阻。Ciss、Cgd、Vgp和VTH均可在電源開關的數據手冊中找到。
柵極驅動器和開關柵極之間的電阻直接影響功率損耗。執行所有計算時，關斷開關損耗顯然相當大。有趣的是，由于關斷期間流經開關的電流較大，因此當柵極電阻相同時，關斷功率損耗公式產生的損耗更高。由于柵極關斷不會產生大量輻射，因此在GATEN引腳和開關柵極之間使用0 Ω電阻（或短路）可優化效率與輻射。例如，只需取消下拉柵極電阻，2 MHz開關轉換器即可將效率提高幾個百分點。這種改善不容小覷。分離柵極電阻能夠降低輻射，同時又不犧牲與額外柵極電阻相關的效率。

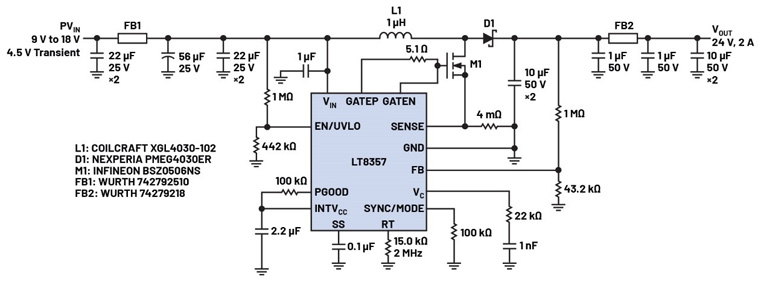

圖14.針對2 MHz修改的EVAL-LT8357-AZ。
EVAL-LT8357-AZ 2MHz修改
EVAL-LT8357-AZ是一款精心設計的升壓轉換器，可在200 kHz開關頻率下實現低EMI。它配備一個相對較大的8 mm × 8 mm × 8 mm電感。然而，如果用戶認為電感尺寸太大，也可輕松修改電路板，以使其在2 MHz開關頻率下運行，同時保持相同的電壓和功率規格。通過這一修改，可以顯著縮小電感的尺寸，從8 mm × 8 mm × 8 mm減小到4 mm × 4 mm × 3 mm高的XGL4030-102電感。此外，無需使用龐大的混合聚合物輸出電容，并且可以縮小輸入EMI濾波器的尺寸。這些修改可節省大量電路板空間，同時仍支持從12 V輸入源轉換到24 V、2 A輸出的運行要求。圖15至18顯示了符合CISPR 25 5類輻射標準的2 MHz電路板。

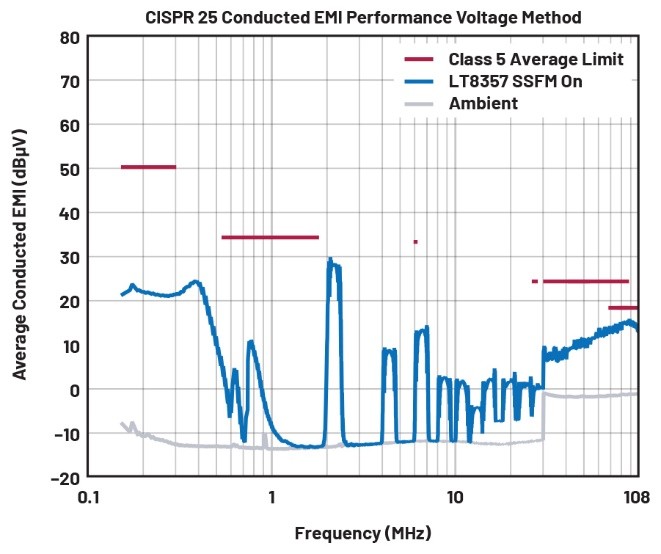

圖15.修改后的2 MHz EVAL-LT8357-AZ CISPR 25 5類傳導電壓輻射平均值。

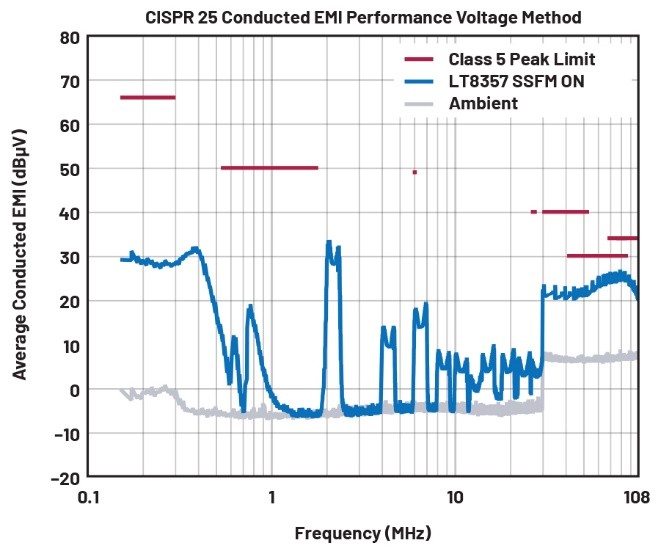

圖16.修改后的2 MHz EVAL-LT8357-AZ CISPR 25 5類傳導電壓輻射峰值。

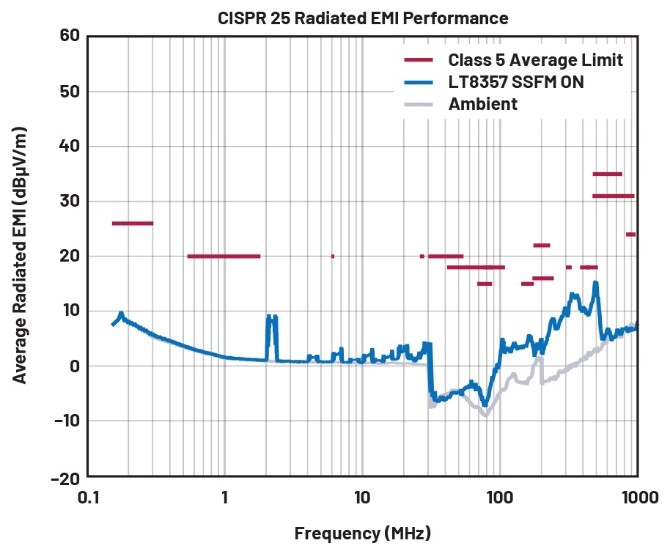

圖17.修改后的2 MHz EVAL-LT8357-AZ CISPR 25 5類電磁輻射騷擾平均值。
圖18.修改后的2 MHz EVAL-LT8357-AZ CISPR 25 5類電磁輻射騷擾峰值。

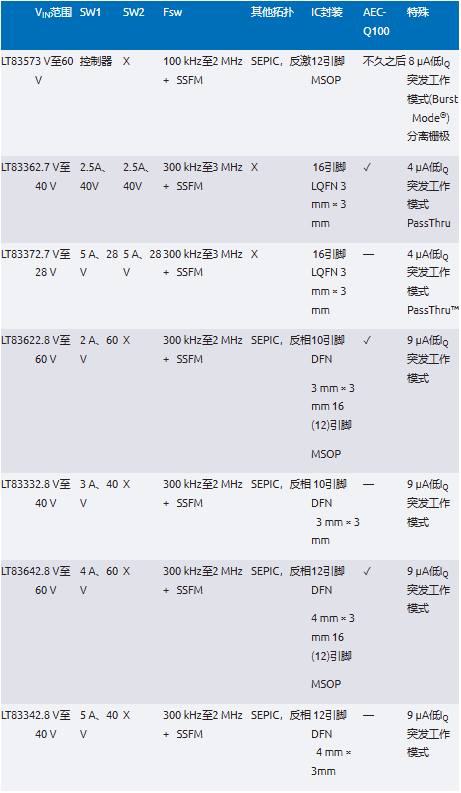

表2.新型低EMI升壓轉換器
結論
LT8357升壓控制器是一款功能豐富的產品，專為低輻射而設計，而且仍保持易于操作的特性。10引腳IC既不會過于復雜，也不會因?yàn)檫^(guò)于簡單而無法設計。這款轉換器不包含同步開關等不必要的特性，從而確保精簡設計。它具有足夠數量的特性，可保持高效率和低輻射。這些特性相結合，再加上易設計性，使這款器件成為表2所示的低輻射升壓轉換器系列的理想配套產品。
新一代升壓控制器經過專門設計，可滿足對低輻射、高電壓和高電流升壓轉換器日益增長的需求。作為異步控制器，它能夠驅動單個高電壓電源開關，而且用途廣泛，可用作升壓和SEPIC轉換器。此外，它支持自定義。其電流模式架構支持100 kHz至2 MHz的可調節和可同步的固定頻率運行方式。內部集成的19%三角SSFM運行特性可啟用或禁用，從而提高EMI性能。作為一款有價值的工具，分離式5 V柵極驅動器能夠在N溝道MOSFET或GaNFET中更好地平衡輻射和效率。這款升壓轉換器具有3 V至60 V的寬輸入電壓范圍、專用PGOOD引腳和8μA低靜態電流，為工業、汽車和電池供電系統提供簡單、緊湊和高效的解決方案。
參考文獻
1 Tony Armstrong，“Silent Switcher器件安靜且簡單”，《模擬對話》，第53卷，2019年4月。
2 Keith Szolusha和Kevin Thai，“異步DC-DC升壓轉換器（包含續流二極管）還能實現低輻射嗎？”，ADI公司，2022年3月。
“Power MOSFET Basics:Understanding Gate Charge and Using It to Assess Switching Performance”，Vishay，2016年2月。
“How to Select the Right CoolMOS and Its Power Handling Capability”，Infineon Technologies，2002年。
BSZ0500NSI，Infineon Technologies，2021年。
BSZ0506NS，Infineon Technologies，2021年。
George Lakkas，“MOSFET Power Losses and How They Affect Power-Supply Efficiency”，Texas Instruments，2015年。
