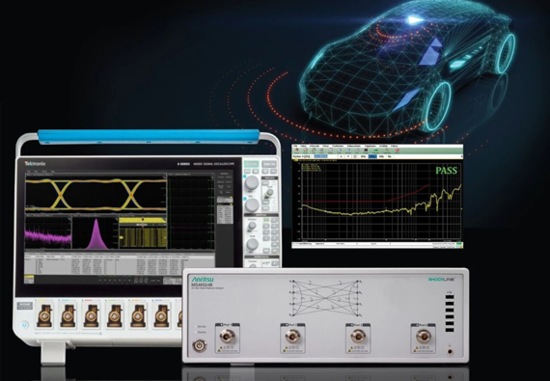

【導讀】隨著車載網絡向高級駕駛員輔助系統、信息娛樂系統及自動駕駛領域持續演進，100/1000BASE-T1物理層一致性驗證已成為整車制造企業及一級供應商（Tier-1）面臨的共性技術挑戰。在此背景下，泰克科技聯合安立公司推出“時域+頻域”閉環測試解決方案，該方案依托6系列混合信號示波器（MSO）、TekExpress?汽車以太網一致性測試軟件及ShockLine? MS46524B矢量網絡分析儀，可在20GHz帶寬范圍內一次性完成多項測試項目并輸出可溯源的合規報告，為解決高速車載以太網信號完整性及互操作性驗證難題提供了高效、可靠的技術支撐。

泰克高速產品線總經理Javier Irazola表示：“汽車以太網已成為現代車輛架構的骨干，物理層容不下任何不確定性。當工程師將6系列MSO示波器和TekExpress?汽車以太網一致性軟件與Anritsu ShockLine VNA一起使用時，時域與頻域相關視圖即刻同屏呈現。這有助于團隊以更快的速度和信心從調試過渡到基于標準的合規性測試?！?/p>

全面且符合標準的驗證

使用Anritsu ShockLine MS46524B 4端口VNA，工程師可以執行高精度S參數測量，以評估MDI回波損耗和模式轉換特性。這些測試確認適當?shù)淖杩蛊ヅ?，并有助于確保差分信號的完整性，滿足IEEE一致性要求。VNA捕獲的S參數數據無縫傳輸?shù)教┛?系列MSO示波器，基于OPEN Alliance TC8規范的汽車以太網測試軟件TekExpress驗證結果并生成詳細的一致性報告。

測量MDI回波損耗和模式轉換損耗的典型配置使用以太網測試夾具、汽車以太網DUT、夾具和DUT之間的可靠公共接地、矢量網絡分析儀（VNA）、相位穩定電纜和校準套件。符合OPEN Alliance規范的夾具確保了準確和可重復的測量，為汽車以太網系統提供了可靠的物理層驗證。

泰克6系列MSO示波器擁有12位ADC，最高帶寬可達10 GHz，適用于對高速信號設計進行故障排查和驗證，其低噪聲特性和高達50GS/s的采樣率確保了測量的精準與可靠，當與TekExpress軟件和Anritsu ShockLine MS46524B VNA結合使用時，該系統為組件和電纜制造商提供了一種靈活、可擴展的方法，用于開發基于以太網的高速車載網絡。此配置有助于工程師加速下一代汽車以太網系統的開發和認證。
